La CC 6500 : reine du 1 500 V et symbole des Trans-Europ-Express
Développées à la fin des années 1960 par Alsthom et MTE, les CC 6500 incarnent le sommet de la technologie électromécanique à courant continu de la SNCF. Dessinées par le célèbre Paul Arzens avec leur silhouette emblématique de « Nez cassé », elles associent une puissance impressionnante de 5 900 kW à une vitesse de pointe de 200 km/h. Véritables reines du rail avant l’avènement du TGV, ces machines d’exception de 115 à 118 tonnes ont régné sur les plus prestigieuses liaisons du réseau français.
L’histoire légendaire des CC 6500
Mises en service entre 1969 et 1975 pour répondre aux besoins constants d’augmentation de vitesse et de charge sur le réseau 1 500 V continu, les 74 exemplaires de série — complétés plus tard par la conversion des quatre CC 21000 — ont constitué le fer de lance de la traction électrique française. Conçues sur la base des bogies monomoteurs des CC 72000 et arborant la célèbre livrée Grand Confort « coup de soleil », elles sont immédiatement affectées aux grands axes du Sud-Ouest et du Sud-Est.
La série se divise historiquement en trois sous-séries distinctes : la première à persiennes horizontales (CC 6501 à 6538), la deuxième dite « Maurienne » équipée de frotteurs pour troisième rail et revêtue d’une livrée verte (CC 6539 à 6559), et la troisième à persiennes inox verticales (CC 6560 à 6574). Unique exploitant historique, la SNCF leur fait remorquer les plus célèbres Trans-Europ-Express (Capitole, Aquitaine, Étendard, Le Mistral).
Au fil de leur carrière, leur affectation évolue des trains de voyageurs de prestige vers le Fret en 1999, entraînant l’apparition de la livrée Fret verte et grise, avant leur retrait définitif des roulements réguliers à l’été 2007 au dépôt de Vénissieux.
Les livrées des CC 6500

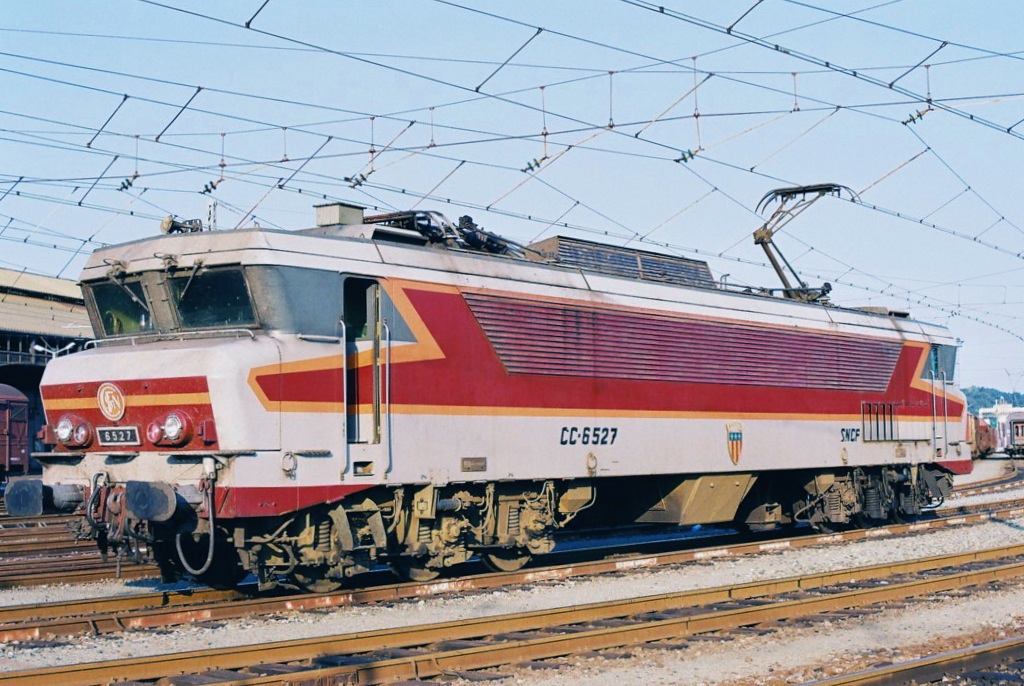

- Grand Confort Arzens : La livrée d'origine la plus célèbre, conçue pour les trains haut de gamme comme Le Mistral ou Le Capitole et les TEE. Elle associait le gris argent, le rouge et l'orange (puis le beige ciment à partir du milieu des années 1970).
- Maurienne : Spécifique aux CC 6500 Maurienne (adaptées au captage du courant par troisième rail), caractérisée par une robe vert bleuté rehaussée de bandes blanc cassé et de grandes persiennes en polyester.
- Béton : Expérimentée et généralisée en partie dans les années 1980 (gris béton avec bandes orangées), bien qu'une partie du parc ait échappé à cette uniformisation face à l'attachement pour les couleurs TEE.

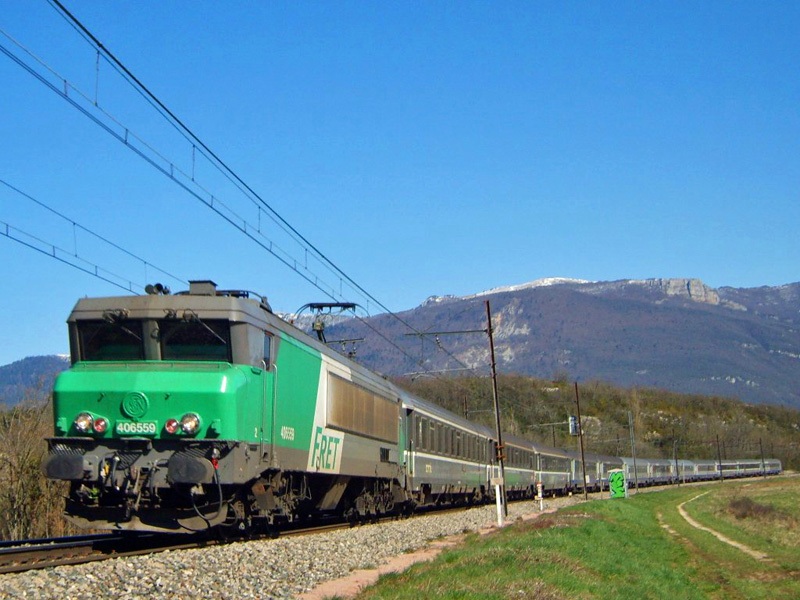

- Fret SNCF : Appliquée durant leurs dernières années d'activité au tournant des années 2000, lorsque nombre de ces machines ont été réaffectées au service des marchandises.
Performances hors normes et anecdotes ferroviaires
Féroces sprinteuses comme puissantes machines de ligne, les CC 6500 développent une puissance continue de 5 900 kW (près de 8 000 chevaux). Leur polyvalence repose sur un réducteur à deux rapports (PV/GV) sélectionnable à l’arrêt : le rapport Grande Vitesse permet d’atteindre 200 km/h avec les rapides de voyageurs, tandis que le rapport Petite Vitesse limite la vitesse à 100 km/h tout en offrant un effort de traction gigantesque de 263 kN pour les lourds convois de marchandises.
Parmi leurs spécificités techniques marquantes, elles inaugurent le principe de l’auto-ventilation des moteurs TTB 665, un système innovant mais capricieux qui imposait d’ajouter des moto-ventilateurs auxiliaires pour éviter les « flashs » électriques lors du remorquage de trains de fret lents et lourds.
Il est intéressant de noter qu'en 1995/96, les quatre CC 21000 du dépôt de Dijon ont été transformées en CC 6500 par l’EIMM d’Oullins et affectées à Vénissieux :
– CC 21001 devenue 6575 en décembre 1996 ;
– CC 21002 devenue 6576 en décembre 1995 ;
– CC 21003 devenue 6577 en juillet 1995 ;
– CC 21004 devenue 6578 en octobre 1996.
Côté transmission, le graissage du train de 14 roues dentées du bogie faisait appel à 6 pompes à huile dédiées, dont l’extinction des voyants lumineux au pupitre était scrutée à chaque démarrage par le mécanicien. Enfin, l’exploit d’endurance de la série reste incarné par la CC 6528, qui a dépassé le cap symbolique des 10 millions de kilomètres parcourus au cours de sa carrière.
De nombreuses CC 6500 ont été préservées (source Wikipedia):
CC 6503 : préservée au Bahnpark[9] d'Augsburg en Allemagne ; elle a été blasonnée aux armes de la ville à l'occasion de son arrivée sur place.

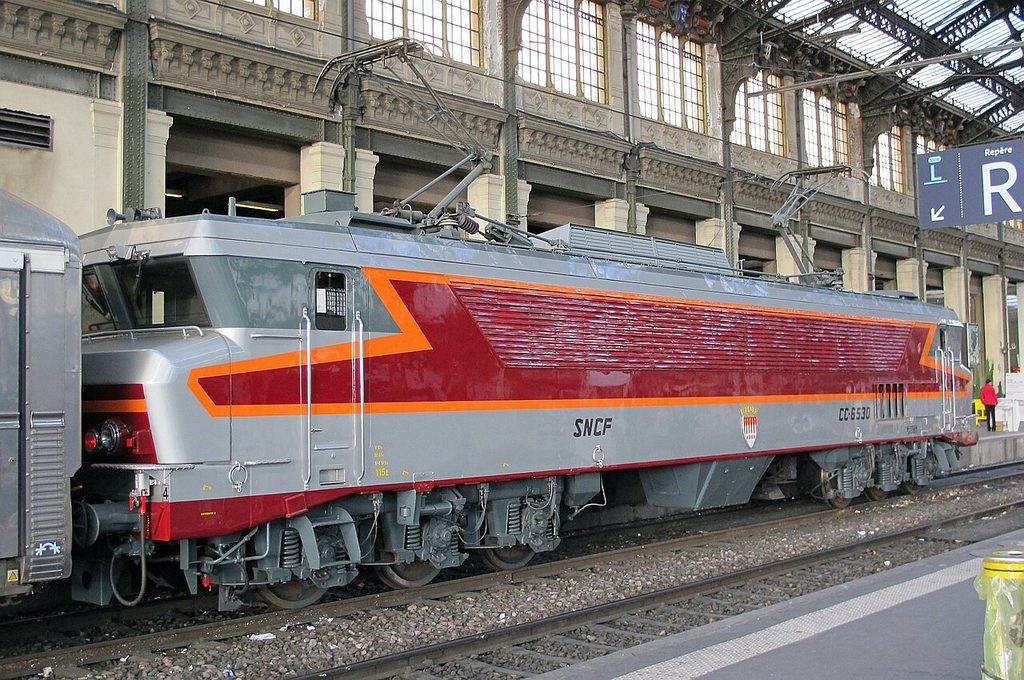

CC 6530 : préservée précédemment par la SNCF dans une des réserves de la Cité du train ; elle a été remise en état d'origine, notamment par application du gris argent au lieu du gris béton qu'elle portait en fin de carrière, comme toutes les machines en livrée TEE. Transférée en janvier 2023 à Ambérieu-en-Bugey puis confiée à l'association "Sauvegarde de la CC-6530" et transférée à Paris pour être remise en état de marche.
CC 6534 : préservée en état de marche par l'association SIMiL500.
CC 6549 : préservée en état de marche par l'Association pour la Préservation du Matériel Ferroviaire Savoyard (APMFS) de Chambéry[10].

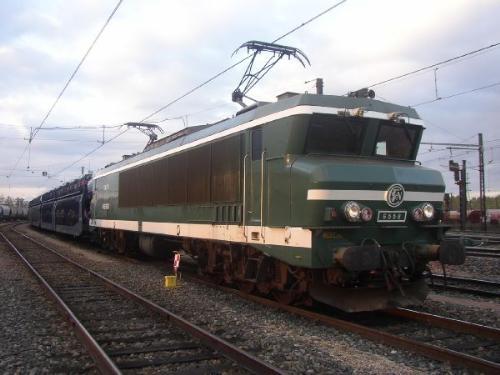

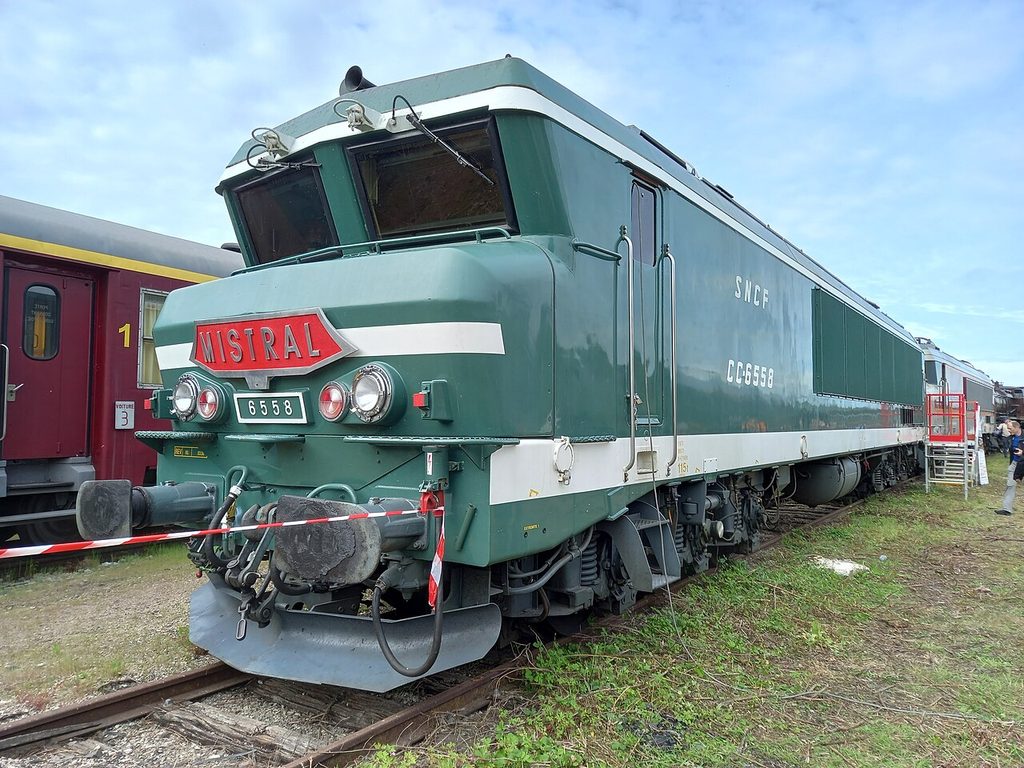

CC 6558 : préservée en état de marche par l'Association pour la Préservation du Matériel Ferroviaire Savoyard (APMFS) de Chambéry[11], remise en livrée d'origine Maurienne par la SNCF courant 2000.
CC 6559 : préservée en état de marche par l'association SIMiL500.
CC 6561 : conservée comme réserve de pièces inter-associations.
CC 6565 : préservée à la Cité du train de Mulhouse (renumérotée en CC 6572).
CC 6570 : préservée en état de marche par l'APCC 6570.
CC 6575 : préservée par l'AAATV Nîmes au Musée du Chemin de Fer de Nîmes[12] (ex-CC 21001)
La CC 6500 en miniature : de l’échelle N au HO
Objet de fascination pour les amateurs de modélisme ferroviaire, la CC 6500 figure parmi les locomotives les plus reproduites par les usines de modélisme ferroviaire à toutes les époques. À l’échelle N (1/160e), Minitrix et Fleischmann puis Arnold en ont proposé de fines interprétations. À l’échelle HO (1/87e), dominante sur le marché, de grands constructeurs comme Roco, Electrotren, Lemaco (en haut de gamme) et plus récemment LS Models ont rivalisé de précision pour reproduire les différentes sous-séries, leurs grilles d’aération spécifiques, leurs livrées (Grand Confort, Maurienne, Béton, Fret) et l’équipement de toiture. Même l’échelle O (1/43e) a vu passer d’exceptionnels modèles d’artisan en laiton et des productions de précision, immortalisant la ligne inégalable de la machine d’Arzens.
Les modèles réduits Jouef : une riche saga technique

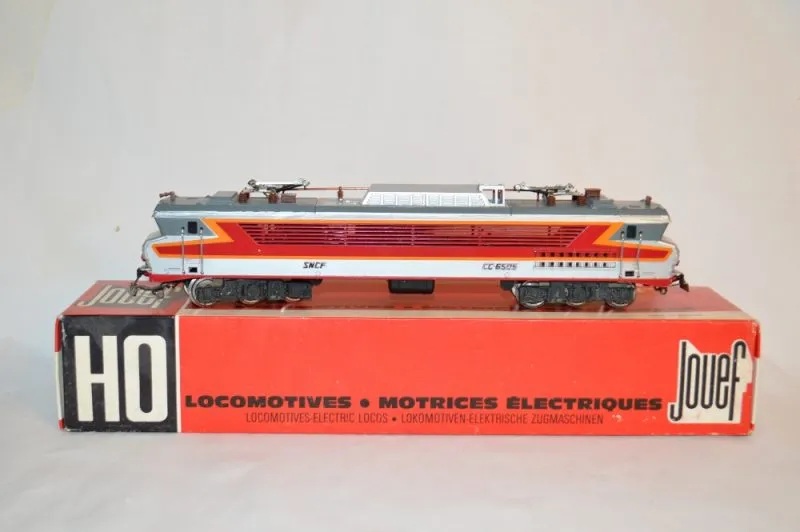

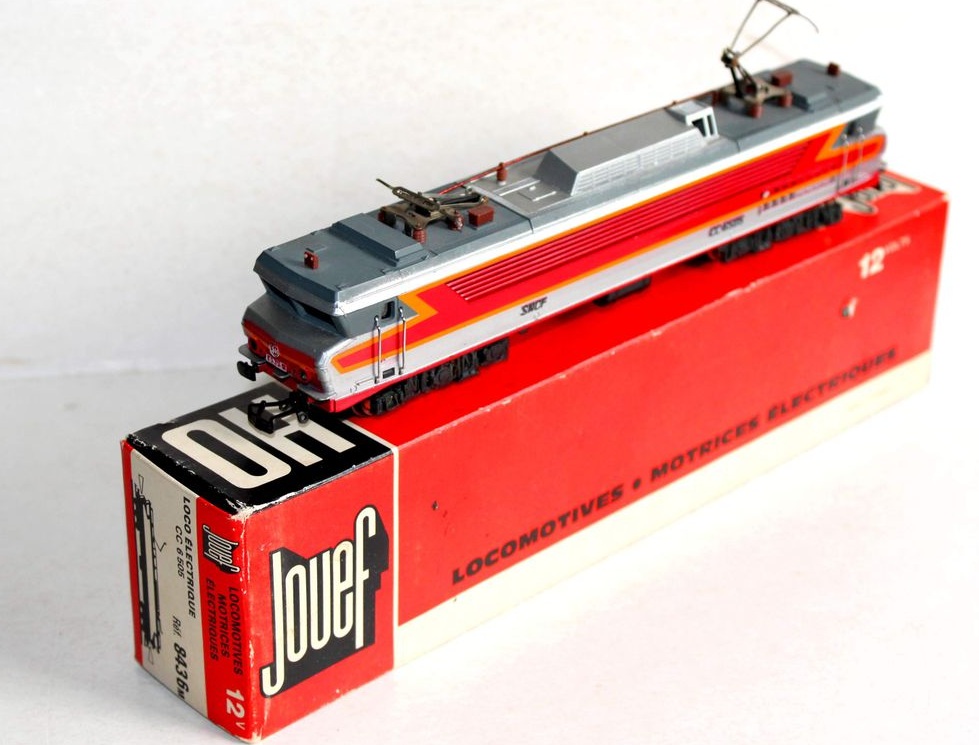

L’histoire de la CC 6500 chez Jouef débute dans les années 1970 avec un modèle grand public économique doté d’un châssis plastique et du moteur 3 pôles tournant. Le véritable tournant s’opère en 1994 lorsque Jouef retravaille intégralement le moule : une nouvelle caisse extrêmement détaillée est associée à un robuste châssis en zamac en deux parties enfermant un moteur Bühler avec volant d’inertie (réf. 8434 pour la CC 6553).

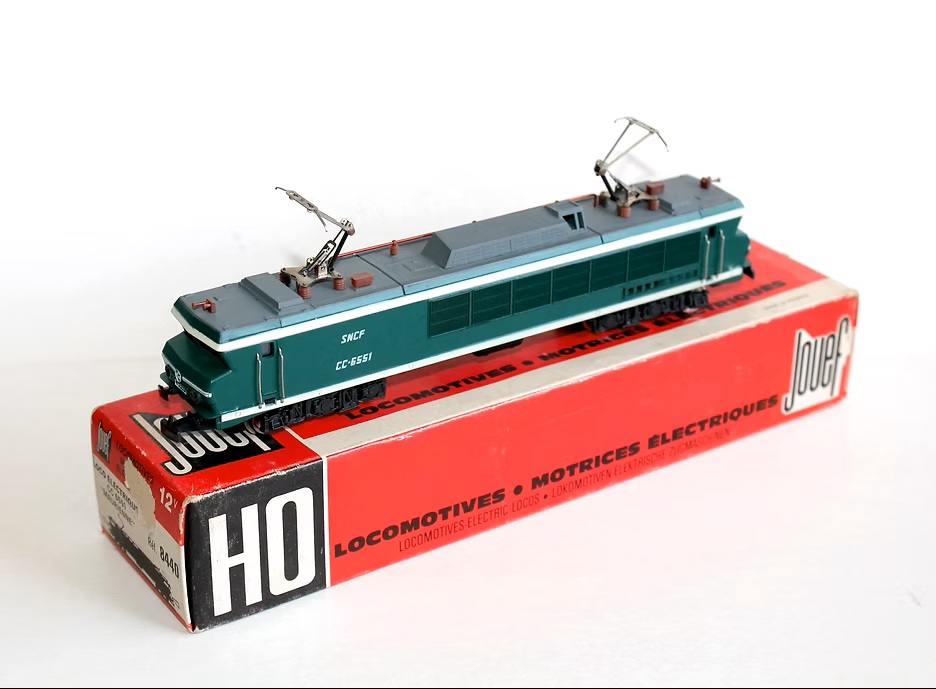

Ce modèle introduit l’électronique « Roulnet » à gros condensateurs et un éclairage inversé par LED. À partir de 1996, Jouef intègre un moteur Igarashi à deux volants d’inertie, puis adopte en 1998 un châssis monobloc plus lourd en zamac (610 g) pour un meilleur effort de traction. La marque décline alors toutes les variantes : versions Maurienne vert sapin à patins de 3e rail (réf. 8433, 8429), versions Sud-Est et Sud-Ouest (réf. 8438, 8425), et la version Fret (réf. 8428).
Après la reprise de la marque par Lima-Rivarossi puis par le groupe Hornby-Jouef à partir de 2006 (gamme HJ2000), le modèle continue d’évoluer. Il gagne une prise digitale (NEM 652 puis 21 pins), des mécaniques modernisées, la sonorisation Digital Sound et des détails affinés, à l’image des rééditions récentes célébrant les 80 ans de la marque.
Un modèle Jouef rare de CC 6500
Cette CC 900 acquise par les chemis de fer Marocains est dérivée de la CC 6500 de la SNCF. Un modèle figure sur la même page que la CC 40108 dans le catalogue 1976 de Jouef sous la référence 8875. Les E 900 de l’ONCF (non exact de la machine réelle) sont une version marocaine des CC 6500 dont la carrière au Maroc est relativement courte. N'a jamais été commercialisé, et il n'est même pas certain que ce modèle ait existé sous forme de prototype.
https://www.traincollection.fr/8875locomotive-cc-900-oncf
Les autres reproductions remarquables
Outre le constructeur historique français, d’autres grands noms du modélisme ont proposé des interprétations remarquables de la CC 6500.

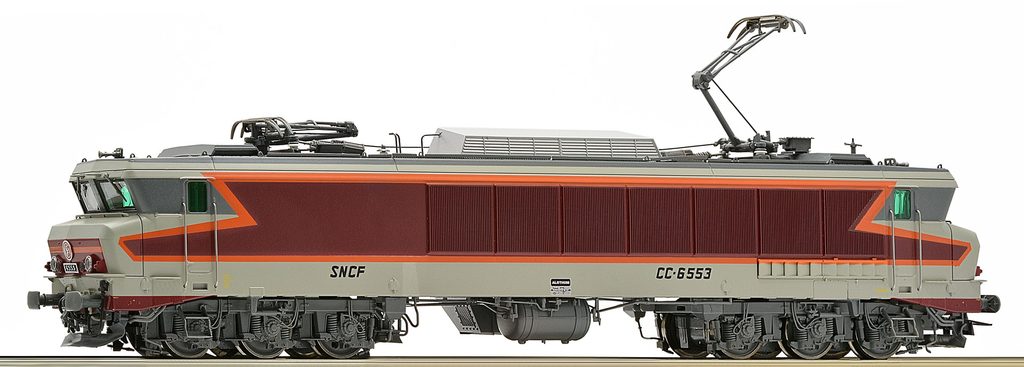

Roco a marqué les esprits à l’échelle HO en proposant une mécanique d’une fluidité légendaire et une finesse de gravure sur les persiennes métalliques particulièrement saluée par les connaisseurs. Le modèles Roco de la CC 6553 est toujours disponible dans le catalogue de la marque (référence 78622).

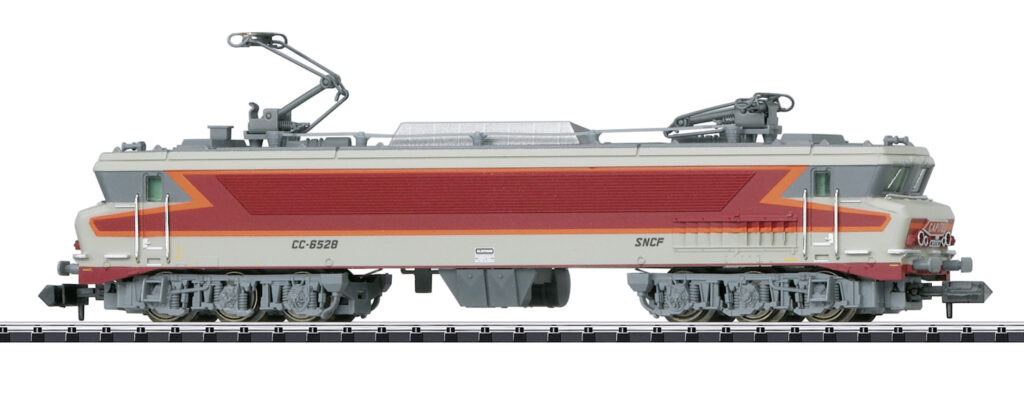

En N (1/160), Minitrix a offert des reproductions d’une précision mécanique remarquable malgré la petite taille du modèle. Le modèle de Minitrix commercialisé sous la référence 16611 reproduit l’immatriculation 6528 en livrée Grand Confort. Elle n’est plus commercialisé.
En 2021 LS Model a annoncé la série CC 6500 en HO avec les 4 livrées (Béton, Fret, Maurienne, grand confort/Arzens). et 4 immatriculations pour chaque variation. Elles ont été livrées à partir de 2023. On trouve quelques unes de ces très belles reproductions sur ebay pour 300 euros (une liste des variations est visible ici).

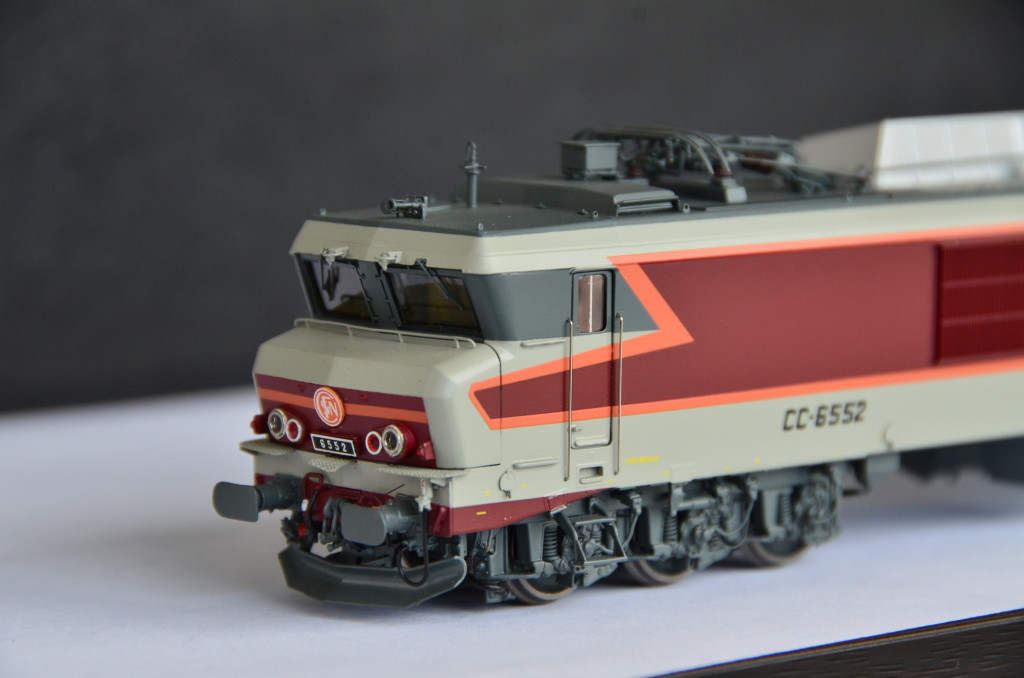

Enfin, dans le monde du haut de gamme et du métal injecté, LEMACO-LEMATEC a produit des pièces de collection de très haut vol en échelle HO et Zéro, capturant l’imposante prestance de la locomotive avec un niveau de détail chirurgical sous la caisse et en cabine. Le modèle de LEMACO, très haut de gamme avait un prix d’achat de 1500 euros.
